Struttura SCADA Interface – Cambio Ricetta & Aggiornamento Produzione

---

1. 📋 Tabella Variabili di Scambio PLC–SCADA

🟢 EGRESS (PLC → SCADA)

🏷️ Nome	🗃️ Tipo	🔀 Direzione	🪄 Icona	📝 Descrizione Operativa
▶️ IsRunning	BOOL	Output	🚦	Macchina in marcia
⏹️ IsStopped	BOOL	Output	🛑	Macchina ferma
🆘 IsInEmergency	BOOL	Output	🚨	Emergenza attiva
⬇️ IsWaitingDownstream	BOOL	Output	⏳	Attesa segnale macchina a valle
⬆️ IsWaitingUpstream	BOOL	Output	⏳	Attesa prodotto da macchina a monte
🛎️ IsAlarmActive	BOOL	Output	🛎️	Allarme attivo
🔁 RecipeChangeACK	BOOL	Output	✅	Ack cambio ricetta
🟢 RecipeChangeOK	BOOL	Output	🟩	Cambio ricetta OK
❌ RecipeChangeReject	BOOL	Output	❌	Cambio ricetta rifiutato
⏸️ RecipeChangePostpone	BOOL	Output	⏸️	Cambio ricetta posticipato
🔁 ProductionChangeACK	BOOL	Output	✅	Ack cambio produzione
🟢 ProductionChangeOK	BOOL	Output	🟩	Produzione aggiornata OK
❌ ProductionChangeReject	BOOL	Output	❌	Aggiornamento produzione rifiutato
⏸️ ProductionChangePostpone	BOOL	Output	⏸️	Aggiornamento produzione posticipato
📄 ActualRecipeIndex	DINT	Output	#️⃣	Indice ricetta attiva
📄 ActualRecipeName	STRING[38]	Output	📝	Nome ricetta attiva
🏷️ ActualProductionInfo	STRING[38]	Output	🏷️	Lotto/ordine attivo
#️⃣ ActualProductionCode	DINT	Output	#️⃣	Codice lotto/ordine attivo
📦 ActualProductionQuantity	DINT	Output	📦	Quantità lotto/ordine attiva
🚀 ActualSpeed	REAL	Output	🚀	Velocità attuale [Pacchi/min]
🎯 ReferenceSpeed	REAL	Output	🎯	Velocità di riferimento da ricetta

---

🔵 INGRESS (SCADA → PLC)

🏷️ Nome	🗃️ Tipo	🔀 Direzione	🪄 Icona	📝 Descrizione Operativa
🔄 RecipeChangeRequest	BOOL	Input	📥	Richiesta cambio ricetta
#️⃣ RecipeIndexRequest	DINT	Input	#️⃣	Indice ricetta richiesta
🏷️ RecipeProductionInfoRequest	STRING[38]	Input	🏷️	Lotto/ordine richiesto per ricetta
#️⃣ RecipeProductionCodeRequest	DINT	Input	#️⃣	Codice lotto/ordine richiesto per ricetta
📦 RecipeProductionQuantityRequest	DINT	Input	📦	Quantità lotto/ordine richiesta per ricetta
🔄 ProductionChangeRequest	BOOL	Input	📥	Richiesta cambio produzione
#️⃣ ProductionCodeRequest	DINT	Input	#️⃣	Codice lotto/ordine richiesta
📦 ProductionQuantityRequest	DINT	Input	📦	Quantità lotto/ordine richiesta
🏷️ ProductionInfoRequest	STRING[38]	Input	🏷️	Lotto/ordine richiesto

---

2. 🌳 Tree Strutturale SCADA Egress/Ingress

ST_ScadaInterface
├── Egress
│   ├── RecipeChangeACK ✅
│   ├── RecipeChangeOK 🟩
│   ├── RecipeChangeReject ❌
│   ├── RecipeChangePostpone ⏸️
│   ├── ProductionChangeACK ✅
│   ├── ProductionChangeOK 🟩
│   ├── ProductionChangeReject ❌
│   ├── ProductionChangePostpone ⏸️
│   ├── ActualRecipeIndex #️⃣
│   ├── ActualRecipeName 📝
│   ├── ActualProductionInfo 🏷️
│   ├── ActualProductionCode #️⃣
│   ├── ActualProductionQuantity 📦
│   ├── ActualSpeed 🚀
│   ├── ReferenceSpeed 🎯
│   ├── ...altre variabili di status...
├── Ingress
│   ├── RecipeChangeRequest 📥
│   ├── RecipeIndexRequest #️⃣
│   ├── RecipeProductionInfoRequest 🏷️
│   ├── RecipeProductionCodeRequest #️⃣
│   ├── RecipeProductionQuantityRequest 📦
│   ├── ProductionChangeRequest 📥
│   ├── ProductionCodeRequest #️⃣
│   ├── ProductionQuantityRequest 📦
│   ├── ProductionInfoRequest 🏷️

---

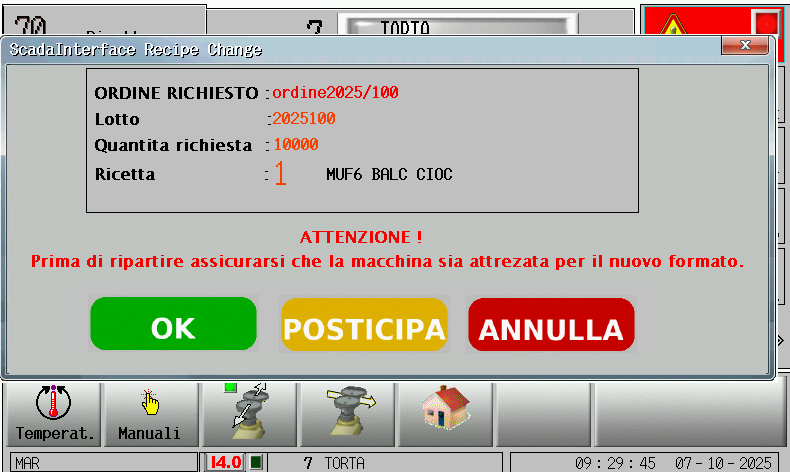

3. 🚦 Diagramma Stato Cambio Ricetta

---

---

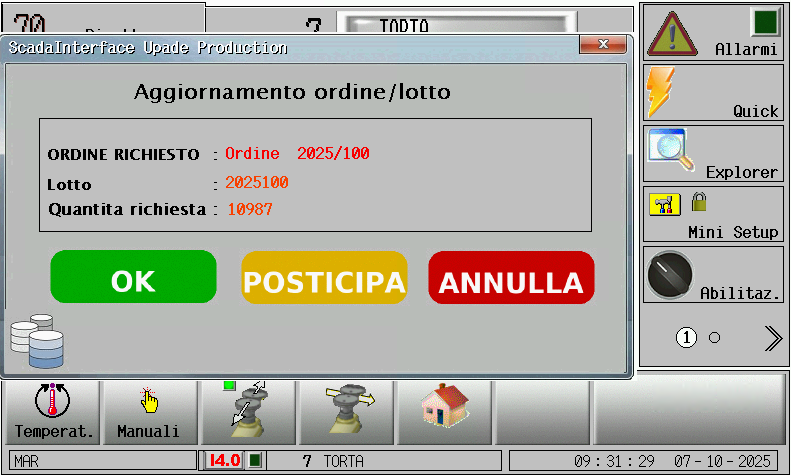

4. 🚦 Diagramma Stato Aggiornamento Produzione

---

---

5. 🗒️ Note Avanzate & Best Practice

• Tutte le variabili sono pronte per mapping OPC-UA con UAexpert.
• Il protocollo di handshake per cambio ricetta e produzione garantisce sicurezza operativa e audit trail.
• Le state machine (diagrammi sopra) sono progettate per evitare race condition e garantire la conferma operatore su azioni critiche.
• Logging centralizzato sugli eventi di stato per tracciabilità (audit, troubleshooting).
• Struttura pronta per estensioni future (aggiunta KPI, OEE, manutenzione predittiva).

---
